水泵对中加减垫片计算公式记录

因为我们这水泵都是已安装运行，平时需要找对中时不用公式算法，只是根据经验和微调就能解决，时间长了，公式算法就模糊了（上年纪了😂）。所以，这里记录一下公式算法教程，加深下记忆。

博客不就是用来干这个的嘛。

基本操作前提

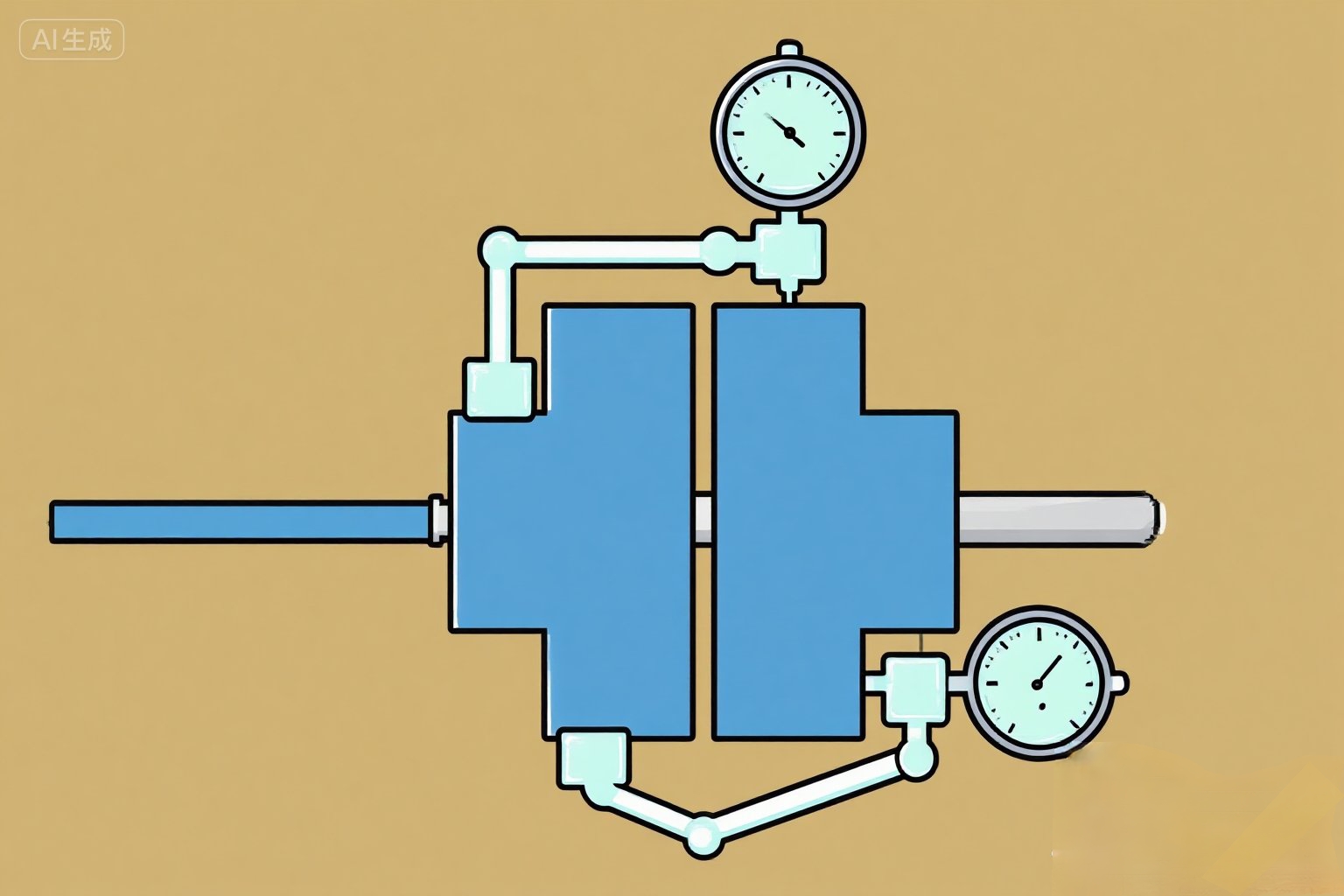

前面的拆螺栓、架表（表座在电机上）、测数字等就不多说了，基本操作。我们需要的只是电机加减垫片。

垂直方向（上下）垫片调整公式

前脚垫片量：
S₁ = (a × L₁ / D) + (b / 2)

后脚垫片量：
S₂ = (a × L₂ / D) + (b / 2)

水平方向（左右）调整量只是微调移动电机就行，不需要公式计算。

变量解释

计算实例

1. 上张口（a > 0）

• D = 200 mm
• L₁ = 500 mm
• L₂ = 1500 mm
• a = 0.20 mm（上张口）
• b = 0.10 mm（电机偏低）

计算过程：

1. 前脚垫片：
   S₁ = (0.20 × 500 / 200) + (0.10 / 2) = 0.5 + 0.05 = 0.55 mm（加垫）
2. 后脚垫片：
   S₂ = (0.20 × 1500 / 200) + (0.10 / 2) = 1.5 + 0.05 = 1.55 mm（加垫）

2. 下张口（a < 0）

• D = 200 mm
• L₁ = 500 mm
• L₂ = 1500 mm
• a = –0.20 mm（下张口）
• b = 0.10 mm（电机偏低）

计算过程：

1. 前脚垫片：
   S₁ = (–0.20 × 500 / 200) + (0.10 / 2) = –0.5 + 0.05 = –0.45 mm（减垫）
2. 后脚垫片：
   S₂ = (–0.20 × 1500 / 200) + (0.10 / 2) = –1.5 + 0.05 = –1.45 mm（减垫）

口诀记忆法

口诀：
"张口乘腿比，偏心除二加，方向正负定。"

白话说明：

• 上张口（a > 0）→ 电机"仰头" → 结果正就加垫
• 下张口（a < 0）→ 电机"低头" → 结果负就减垫

复查标准

垫完、敲完，再盘一圈表：

• 张口＜5道
• 偏心＜5道

达到以上标准即可收工！如果还超差，再算一遍，数字只会越调越小。

左右方向？敲顶电机即可。

补充实例说明

给定参数：

• D = 200 mm
• L₁ = 500 mm（前脚到联轴器）
• L₂ = 1500 mm（后脚到联轴器）
• 测得：上张口 a = 0.20 mm
• 下偏心 b = 0.10 mm（电机偏低）

步骤分解：

1. 算斜垫（由张口决定）
   前脚：20道 × 500 ÷ 200 ＝ 50道
   后脚：20道 × 1500 ÷ 200 ＝ 150道
2. 算平垫（由高低决定）
   电机低，前后脚都得再抬高：10道 ÷ 2 ＝ 5道
3. 合起来
   前脚：50道 + 5道 ＝ 55道 → 垫0.55 mm
   后脚：150道 + 5道 ＝ 155道 → 垫1.55 mm
4. 方向
   上张口 → 电机"仰头"，所以是"加垫"；
   如果下张口，就"减垫"，数字一样算。
